Detail produk:
|
Layanan purna jual disediakan: | Insinyur tersedia untuk melayani mesin di luar negeri | Jaminan: | 1 tahun |
---|---|---|---|
Bobot: | 15 T | Tegangan: | 380V.50HZ.3Phase |
Dimensi (L * W * H): | 14800 * 1050 * 1500mm | Kondisi: | Baru |
Cahaya Tinggi: | Mesin pembentuk pagar pembatas jalan raya 30kw,mesin pagar pembatas jalan raya pagar tol,mesin pembentuk pagar pembatas jalan raya 15m / menit |
Spesifikasi Mesin Roll Forming Steel W Beam Crash Barrier Roll:
|
1. Decoiler
Dengan dua klem bulgy elektrik meruncing, dan daya dukungnya adalah 8 ton.Diameter dalam bahan gulungan sekitar 500 hingga 600mm, diameter maksimum kumparan baja adalah 1800mm.Daya motor penjepit adalah 2.2kw dengan motor normal 4 kutub.Mengadopsi peredam kecepatan ZQ250, rasio kecepatannya adalah 31: 5.
2. Mesin Leveling
Leveler tujuh rol papan dinding dengan penjepit dua rol dan perataan lima rol.Diameter roller leveling adalah 110mm.Mesin perata sebelum dan sesudah memiliki gulungan pemandu vertikal.Port saluran masuk umpan dilengkapi dengan gulungan nip.
Bahan: 40Cr, kekerasan padam: HRC48 ° ~ 52 °, daya motor: 7.5kw, motor normal 6 kutub, peredam kecepatan ZQ350, rasio kecepatan: 20:49, rem arester φ200.

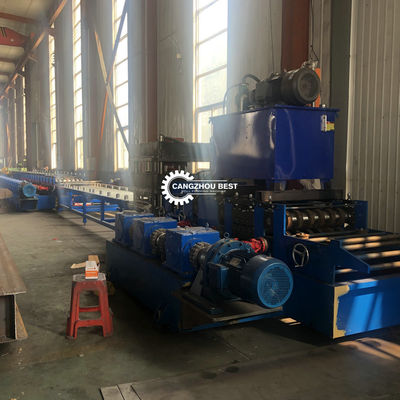

3. Mesin Punching
Mengadopsi mesin meninju hidrolik empat kolom YL32-315, dan tenaga motor stasiun hidrolik adalah 22kw.Satu set dua pelat pagar pembatas gelombang meninju pemotongan mati, desain dan proses terutama sesuai dengan gambar desain pengguna.Bahan sisipan cetakan dan chip plunger adalah baja paduan Cr12MoV.Mesin punching sebelum dan sesudah dilengkapi dengan guide roll yang dapat disesuaikan.(guide roll material: Cr12MoV, hardness: HRC58º ~ 60º) Selain itu juga dilengkapi dengan satu set spare blade dan plunger chip.
4. mekanisme bahan makan cepat
Ini memiliki dua pasang pengumpan dan membutuhkan dua menjadi satu.
mencubit secara otomatis, daya motor: 2,2 kw, peredam kecepatan ZQ250, pengompresan putaran tangan
5. Alat Pengukur Panjang Fotolistrik
nomor: dua pasang, panjang potong: 4320mm, akurasi panjang <± 3.0mm

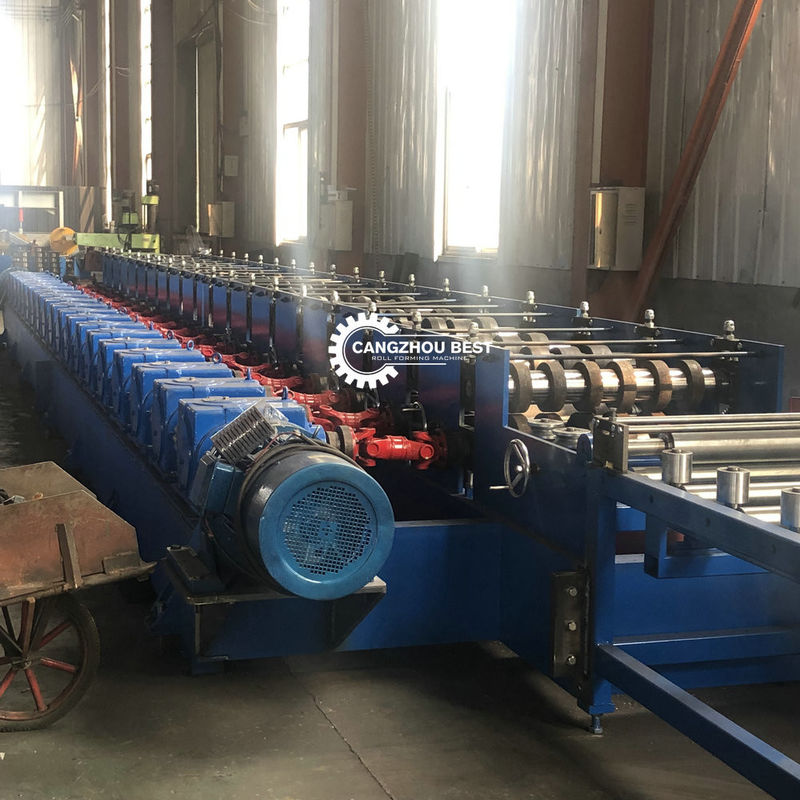

6. Mesin Pembentuk Utama
Unit ini mencakup 11 proses pencetakan dengan struktur lengkungan terbuka independen.
Lebar penyebaran mekanis: 550mm.
Bahan lengkung: HT200, temper.
Ukuran penampang kolom: 80 x 70, dengan kekuatan yang cukup dan jaminan kualitas yang andal.Nomor roller pemandu vertikal: 3
Diameter roller roller pemandu vertikal: 80
Bahan: Baja 40Cr, padam dan ditempa.
Jenis bantalan: Permukaan tetap 7216, regulasi 32216, masing-masing memiliki 4.
Jumlah kotak roda gigi sumbu ganda: 1
Jumlah kotak roda gigi transmisi poros tunggal: 9
Modulus kemiringan: M = 9
Bahan kotak roda gigi: HT200.
Daya tuan rumah: 45KW r, pengatur kecepatan elektromagnetik,
Peredam kecepatan: ZQ650
Rasio kecepatan: 48.57
Gunakan penggerak rantai ganda 1 inci di antara kotak roda gigi transmisi;poros transmisi universal antara poros rol, dan jenis poros transmisi universal is140-275.Gunakan penggerak rantai ganda 1,5 inci antara peredam kecepatan.
7. Membentuk Cetakan

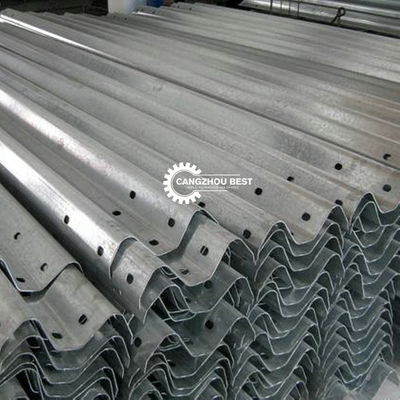

Satu set dua gulungan pelat pembatas pagar pembatas gelombang, dirancang dan diproses sesuai dengan standar nasional.Bahannya adalah GCr15, dan kekerasan quenching keseluruhan adalah HRC58 ° ~ 62 °.
8. Platform Penerima Material
Stasiun penerima bahan tipe roller, panjang 5m, 6 # baja dilas.
9. Sistem Kontrol
Sistem kendali umum.Dapat secara manual dan otomatis mengontrol keharmonisan berbagai bagian dari seluruh lini produksi.
10. Lainnya
Total daya peralatan adalah 78.9Kw, dengan lebar 30000mm * 4000mm * panjang.Ketinggian rolling maksimum adalah 85mm, ketebalan rolling maksimum 4.0mm, dan kecepatan rolling maksimum adalah 3 ~ 12m / min.Bahan struktural kursi mesin las harus memenuhi persyaratan, pengelasan harus memenuhi standar nasional.Peralatan setelah pembersihan karat harus terlebih dahulu dilapisi dengan baja khusus cat anti karat yang menutupi secara menyeluruh, kemudian dilapisi dengan topcoat berkualitas tinggi.Bagian yang berputar harus dibagi dengan warna peringatan.
5 ton decoiler
Diameter: ekspansi 460-520mm.
Ekspansi: Manual
Kapasitas: 3000kg per mandrel
Max Coil Width: 500mm
Meninju
menggunakan meninju hidrolik
dia silinder minyak: 180mm
tekanan kerja: 30mpa
bahan cetakan: Cr12Mov dipadamkan 58 ° -62 °
tenaga hidrolik: 7.5KW
Ukuran: panjang 1.5m * lebar 1.1m * tinggi 1.2m
Pemotongan
pemotongan hidrolik
bahan pisau: Cr12, padam 58 ° -62 °
dia silinder minyak: 250mm
tekanan kerja: 60mpa
perjalanan kerja: 80mm
Sistem kotak kontrol
Penyuplai daya: 380V, 50 Hz, Tiga Fase (disesuaikan dengan permintaan)
Pengukuran panjang & kuantitas secara otomatis;
Panjang & kuantitas dikontrol oleh PLC
Ketidakakuratan panjang dapat diubah dengan mudah.
Panel kontrol: Sakelar tipe tombol dan layar sentuh
Bahasa di layar sentuh: Inggris dan Cina
Satuan panjang: milimeter (diaktifkan di panel kontrol)
Tabel out put
Ini mengadopsi baja yang dilas dan roller yang didukung untuk mengirimkan produk.
Ukuran: 4000 * 1350 * 1000mm
Sebelum memuat ke kontainer, kami akan memeriksa mesin terlebih dahulu
Kedua, membuat perlindungan pada mesin, seperti, kita akan mengecat koil pada roller dan poros, jika roller dan shast mengalami korosi dan berkarat selama pengiriman yang lama.
Ketiga, kami akan membuat paket plastik pada bagian yang mudah rusak, dan memperbaiki semua bagian ke dalam wadah dengan tali kawat baja, dan memastikan mesin tidak akan rusak saat berguncang di laut.
Akhirnya, kami akan mengambil foto untuk pelanggan saat memuat ke kontainer.
