Detail produk:
|
| Nama: | Coil Width 1000mm Corrugated & IBR Double Layer Steel Profile Roll Forming Machine | Tegangan: | 380V 50Hz 3Fase |
|---|---|---|---|
| Kondisi: | Baru | Bobot: | sekitar 10,0 Ton (tergantung pada desain akhir) |
| Layanan Purna Jual Disediakan: | Insinyur tersedia untuk melayani mesin di luar negeri | Dimensi (L * W * H): | 7600mm * 1300mm * 1450mm |
| Cahaya Tinggi: | 1000mm lembaran atap roll membentuk mesin,profil lembaran atap mesin roll membentuk,ibr lembaran bergelombang membentuk mesin |
||

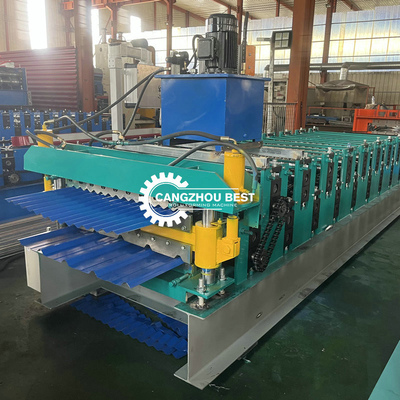

Coil Width 1000mm Corrugated & IBR Double Layer Steel Profile Roll Forming Machine
Spesifikasi Draf:
|
Tidak. |
Spc. |
|
|
1 |
bahan yang cocok |
Pelat baja warna, lembaran galvanis |
|
2 |
Lebar makan |
1000mm |
|
3 |
Barisan rol |
11 baris |
|
4 |
Kekuatan utama |
3.0kw |
|
5 |
Kekuatan hidrolik |
3.0kw |
|
6 |
Bingkai utama |
baja 250 H |
|
7 |
Ketebalan bahan baku |
0.3-0.8mm |
|
8 |
Sistem transportasi |
Transportasi rantai |
|
9 |
Ketebalan rantai |
1.0 inci |
|
10 |
Produktifitas |
8-10m/mnt |
|
11 |
Keluar diameter poros |
70mm(poros padat) |
|
12 |
Bahan poros |
Bahan poros |
|
13 |
Bahan rol |
45 # baja dipoles dan dilapisi dengan krom HRC55-60 ° |
|
14 |
Cetakan geser |
gr12 |
|
15 |
Voltase |
380V 50Hz 3 fase |
|
16 |
Sistem pengaturan |
Sistem Kontrol Frekuensi PLC dengan layar sentuh |
|
17 |
Ukuran mesin: |
5200mm * 1600 * 1200mm
|
1.Decoiler
Penggunaan: Digunakan untuk menopang kumparan baja dan melepaskannya dengan cara yang dapat diputar.
Uncoil pasif ditarik oleh sistem roll forming

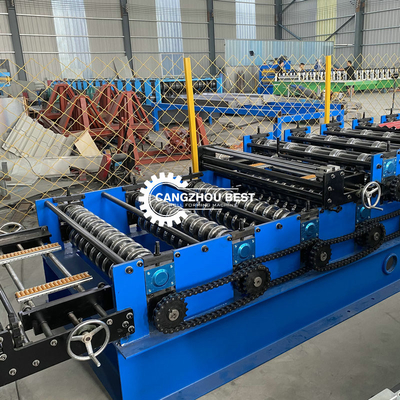

2. MESIN PEMBENTUK GULUNG
(1) Ketebalan Bahan: PPGI dan GI 0,3-0,8mm
(2) TIDAK.Stasiun roller: up16groups
Down22groups
(3) Bahan untuk Rol: baja kelas tinggi 45 # dipoles dan dilapisi dengan krom HRC55-60 °
(4) Bahan untuk poros: baja kelas tinggi 45 # dipoles dan dilapisi dengan krom HRC55-60 °
(5) Diameter poros: 70mm
(6) Ketebalan panel bingkai: 20mm
(7) Bingkai bawah: 35 # baja bagian-H
(8) Daya Motor: 5.5kw
(9) Jenis yang digerakkan: 1.0 Rantai
(10) Kecepatan: 8-12m / mnt
(11) Pemotong pra-slide
3. PERANGKAT PUTUS
(1) Bahan untuk Cut-Off Modular: baja Cr12 setelah perawatan
(2) Kekerasan untuk Perlakuan Panas: HRC55 – 60 °
(3) Tipe Pemutusan: Hidraulik, Pemutusan Otomatis
(4) Motor untuk Dudukan Hidrolik: 3 kW
4. KOTAK KONTROL PLC
(1) Jenis: Sistem Kontrol Frekuensi PLC dengan layar sentuh
(2) Merek PLC: Delta
(3) Merek Encoder: Omron
(4) Kesalahan Panjang: ± 2mm
(5) Bahasa: Inggris dan Cina
(6) Tegangan: 380v / 50HZ, 3Fase
(Itu tergantung pada kebutuhan pelanggan)
5. STASIUN POMPA HIDROLIK
(1) Daya motor: 3 kw
(2) Jenis oli: 46 # oli hidrolik
(3) Merek pompa: merek China
(4) Kipas pendingin
6. TABEL PENDUKUNG PRODUKSI
(1) Tidak ada tipe daya
(2) Panjang: 2m
