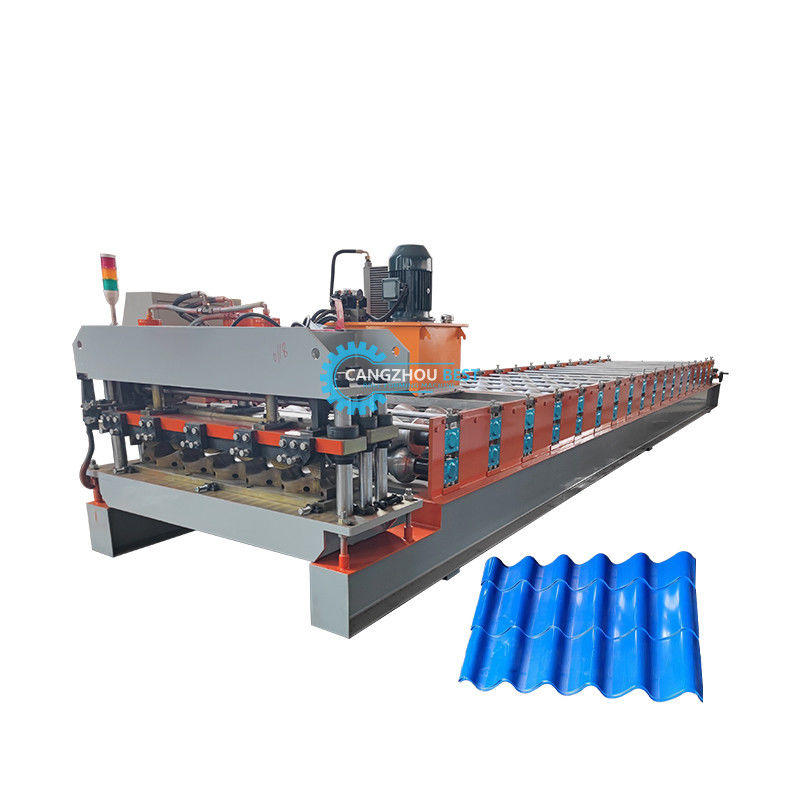

Mesin Pembentuk Roll Ubin Atap Profesional untuk Produksi Lembaran Dinding Atap Baja
Mesin pembentuk panel atap yang berbeda dapat menghasilkan berbagai bentuk lembaran dinding atap baja sesuai dengan gambar profil dan persyaratan klien. Atap baja, lembaran dinding adalah bahan bangunan baru dengan berbagai ketebalan dan warna. Produk jadi digunakan sebagai atap dan dinding gimnasium, bandara, teater, pabrik, gudang, garasi, pusat pameran, dll.
Parameter Utama
| Nama |
Model/Nama |
Kuantitas |
Deskripsi Teknis |
| 1. Sistem Decoiler |
Decoiler otomatis tipe lengan (Dengan kontrol ultrasonik) |
1 set |
Tipe lengan, ekspansi hidrolik, motor listrik secara aktif melepaskan lembaran, dengan kereta koil dan lengan penekan. |
| 2. Sistem pembentuk utama |
Perangkat pra-geser |
1 set |
1. Bahan rol: Baja No.45 dengan permukaan dilapisi krom keras.
2. Bahan poros rol: No.45
3. Tipe struktur pendukung bagian dalam rol: kolom pemandu
4. Motor pengurang kecepatan roda gigi pin sikloidal yang menggerakkan, rol belakang/depan digerakkan oleh rantai, bagian rol atas/bawah digerakkan oleh roda gigi
5. Bahan pisau pemotong Cr12 perlakuan temper
6. Bahan die peninju mengadopsi baja No.45 dengan perlakuan nitrida.
|
| Perangkat pemandu pengumpanan |
1 set |
| Perangkat penutup film |
1 set |
| Sistem pembentuk roll |
1 set |
| Sistem penekan |
2 set |
| Perangkat pasca-pemotongan |
1 set |
| Penutup pengaman lengkap |
1 set |
| 3. Sistem keluaran |
Meja penyangga |
2 set |
Untuk menopang pelat jadi |
| 4. Sistem hidrolik |
1 set |
Stasiun hidrolik terpisah untuk mesin utama dan decoiler. |
| 5. Sistem kontrol listrik |
1 set |
1. Kontrol PLC, pemotongan otomatis panjang encoder
2. Tahap pengoperasian: Layar sentuh + tombol
3. Frekuensi AC untuk menyesuaikan kecepatan
|
Informasi Detail
Decoiler
Decoiler manual 5T
Fitur: Mandrel dan ruang bawah tanah adalah dua komponen dari decoiler, mandrel menyusut mengembang dengan perangkat mekanis secara manual, setelah memperbaiki koil ke mandrel, kemudian kembalikan koil dengan mandrel bersama-sama ke ruang bawah tanah.
Daya: Tidak ada;
Daya buka dan penutupan segmen: Mekanis;
Daya rotasi segmen: Tarik oleh sistem pembentuk;
Jumlah segmen: 4 buah;
Rentang ekspansi segmen: 460 ~ 520mm;
Tinggi pusat mandrel: 0,65m;
Kecepatan pengumpanan: tergantung pada kecepatan mesin pembentuk roll;

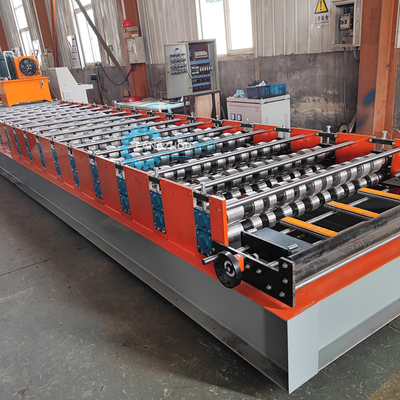

Mesin pembentuk roll
Rol: desain oleh insinyur senior dengan perangkat lunak Auto-cad, diproduksi dengan baja kelas tinggi 45# oleh alat mesin CNC dan dilapisi dengan krom keras;
Poros: diproduksi dengan baja kelas tinggi 45# oleh alat mesin CNC;
Rangka pendukung: papan dinding baja untuk memandu ruang bawah tanah bantalan stasiun pembentuk;
JUMLAH Stasiun rol: atas 18 grup
Bahan untuk Rol: baja kelas tinggi 45# dipoles dan dilapisi dengan krom HRC55-60°
Bahan untuk poros: baja kelas tinggi 45# dipoles dan dilapisi dengan krom HRC55-60°
Diameter poros: 70mm
Ketebalan panel rangka: 14mm
Rangka bawah: baja bagian H 36#

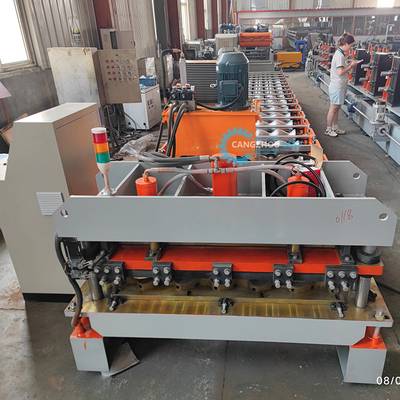

Perangkat pemotong
Fungsi: aksi pemotongan dikontrol oleh PLC. Mesin utama secara otomatis berhenti dan pemotongan akan berlangsung. Setelah pemotongan, mesin utama akan secara otomatis mulai.
Catu daya: stasiun hidrolik;
Rangka: rangka baja las;
Sakelar langkah: sakelar fotolistrik non-kontak;
Pemotongan setelah pembentukan: potong lembaran setelah pembentukan roll sesuai panjang yang dibutuhkan;
Pengukuran panjang: pengukuran panjang otomatis.
Sistem hidrolik
Stasiun hidrolik
Itu dikendalikan oleh pompa oli roda gigi. Setelah mengisi oli hidrolik ke dalam tangki oli hidrolik, pompa menggerakkan mesin pemotong untuk memulai pekerjaan pemotongan.
Peralatan yang cocok: Sistem ini mencakup satu set tangki hidrolik, satu set pompa oli hidrolik, dua pipa hidrolik. dan dua set katup elektromagnetisme.
Mengadopsi komponen sistem hidrolik merek teratas untuk memastikan stabilitas dan umur, menghindari kebocoran.
Menyediakan daya awal ke pemotong melalui tangki oli tertutup. Itu mati tanpa memotong, yang dapat menghemat daya.

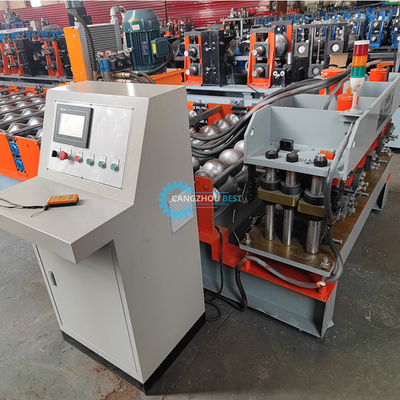

Sistem kontrol listrik
Pengukuran panjang otomatis: satu unit perkakas pengukuran panjang yang ditekan ringan pada permukaan lembaran baja; perkakas akan bergulir dengan kecepatan bergerak lembaran baja dan kemudian merasakan untuk mengukur panjangnya; ketidaktepatan panjang dapat diubah dengan mudah.
Pengukuran kuantitas otomatis;
PLC digunakan untuk mengontrol panjang & kuantitas. Mesin akan secara otomatis memotong sesuai panjang dan berhenti ketika kuantitas yang dibutuhkan tercapai;
Panel kontrol: Sakelar tipe tombol, panjang dan kuantitas tampilan LED;
Satuan panjang: milimeter;
Motor Over-Load, Sistem Over-Current, Fungsi Perlindungan hubungan pendek;
Menampilkan total panjang dan total kuantitas yang diproduksi.
Proses Alur
Pabrik kami
| 1. Bagaimana cara meminta kutipan yang akurat dari mesin pembuat rangka? |
| 1.) Biasanya kami memberikan kutipan yang akurat berdasarkan profil gambar, jadi jika Anda ingin mendapatkan kutipan yang akurat, harap tunjukkan profil gambar kepada kami terlebih dahulu. |
| 2.) Mesin dapat dirancang dalam banyak jenis dan metode, untuk rangka mesin, merek PLC, merek motor semuanya akan mempengaruhi harga. |
| 2. Ketentuan pembayaran: |
| 30% T/T, Saldo harus dibayar sebelum pengiriman setelah inspeksi. Kami juga menerima pembayaran L/C, O/A, D/P. |
| 3. Apa layanan purna jual Anda? |
| Masa garansi mesin pembuat rangka adalah 24 bulan, jika suku cadang yang rusak tidak dapat diperbaiki, kami dapat mengirim yang baru untuk mengganti secara gratis, tetapi Anda harus membayar biaya ekspres sendiri. Kami menyediakan dukungan teknis untuk seluruh masa pakai Mesin Pembentuk Roll T Bar. |
| |
| 4. Bagaimana cara mengunjungi perusahaan Anda? |
| a. Terbang ke bandara Beijing: Dengan kereta berkecepatan tinggi Dari Beijing Nan ke Cangzhou Xi (1 jam), kemudian kami dapat menjemput Anda. |
| b. Terbang ke Bandara Shanghai: Dengan kereta berkecepatan tinggi Dari Shanghai Hongqiao ke Cangzhou Xi (4,5 jam), kemudian kami dapat menjemput Anda. |
