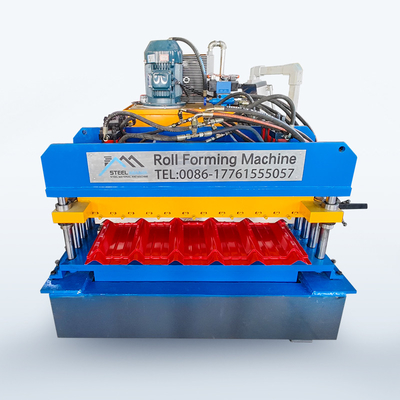

Warna Baja Glazed Tile Dan Lembar Atap Membentuk Mesin 8-12m / Min Kecepatan

Warna Baja Glazed Tile dan Roof Sheet double layer profil roll membentuk mesin

Different roof panel forming machines can produce different shapes of steel roof wall sheets according to the client's profile drawings and requirements. Mesin pembentukan panel atap yang berbeda dapat menghasilkan berbagai bentuk lembaran dinding atap baja sesuai dengan gambar dan persyaratan profil klien. The steel roof, wall sheets are new building materials with various thickness and colors. Atap baja, lembaran dinding adalah bahan bangunan baru dengan berbagai ketebalan dan warna. The finished products are used as the roof and walls of gymnasiums, airports, theatres, factories, warehouses, garages, exhibition centers etc. Produk jadi digunakan sebagai atap dan dinding gimnasium, bandara, teater, pabrik, gudang, garasi, pusat pameran dll.

Parameter Utama

Informasi detil

Decoiler

Decoiler manual 5T

Fitur: Mandrel dan basement adalah dua komponen decoiler, mandrel menyusut berkembang oleh perangkat mekanis secara manual, setelah memperbaiki koil ke mandrel, kemudian meletakkan kembali koil dengan mandrel bersama-sama ke basement.

Kekuasaan: Tidak Ada;

Kekuatan pembukaan dan penutupan segmen: Mekanik;

Kekuatan rotasi segmen: Tarik dengan membentuk sistem;

Jumlah segmen: 4 pcs;

Rentang ekspansi segmen: 460 ~ 520mm;

Ketinggian pusat mandrel: 0.65m;

Kecepatan makan: tergantung pada kecepatan mesin roll forming;

Mesin roll forming

Rol: dirancang oleh insinyur senior dengan perangkat lunak Cad otomatis, diproduksi dengan baja kelas tinggi 45 # oleh peralatan mesin CNC dan dilapisi dengan hard chrome;

Shaft: diproduksi dengan baja kelas tinggi 45 # oleh peralatan mesin CNC;

Bingkai pendukung: papan dinding baja untuk memandu ruang bawah tanah bantalan stasiun pembentuk;

NO. TIDAK. of roller Stations:up 18groups Stasiun roller: naik 18 grup
Bahan untuk Rol: baja kelas tinggi 45 # dipoles dan dilapisi dengan chrome HRC55-60 °
Bahan untuk poros: baja kelas tinggi 45 # dipoles dan dilapisi dengan chrome HRC55-60 °

Diameter poros: 70mm

Ketebalan panel bingkai: 14mm

Rangka bawah: Baja 36 bagian H

Perangkat pemotong

Function: cutting action is controlled by PLC. Fungsi: aksi pemotongan dikontrol oleh PLC. The main machine automatically stops and the cutting will take place. Mesin utama otomatis berhenti dan pemotongan akan berlangsung. After the cutting, the main machine will automatically start. Setelah pemotongan, mesin utama akan mulai secara otomatis.

Catu daya: stasiun hidrolik;

Bingkai: bingkai baja las;

Sakelar stroke: sakelar fotolistrik non-kontak;

Memotong setelah membentuk: memotong lembaran setelah roll membentuk dengan panjang yang dibutuhkan;

Pengukuran panjang: pengukuran panjang otomatis.

Sistem hidrolik

Stasiun hidrolik

It is controlled by gear wheel oil pump. Itu dikendalikan oleh pompa oli roda gigi. After filling the hydraulic oil into the hydraulic oil tank, the pump drive the cutter machine to begin the cutting job. Setelah mengisi oli hidrolik ke dalam tangki oli hidrolik, pompa menggerakkan mesin pemotong untuk memulai pekerjaan pemotongan.

Peralatan pertandingan: Sistem ini mencakup satu set tangki hidrolik, satu set pompa oli hidrolik, dua pipa hidrolik. Dan dua set katup elektromagnetisme.

Mengadopsi komponen sistem hidrolik merek teratas untuk memastikan stabilitas dan masa pakai, hindari kebocoran.

Supplies the initial power to the cuter through a closed oil tank. Pasokan daya awal ke manis melalui tangki minyak tertutup. It is off without cutting, which can save the power. Ini mati tanpa memotong, yang dapat menghemat daya.

Sistem kontrol listrik

Automatic length measurement: one unit tooling of length measuring which is lightly pressed on the surface of the steel sheet; Pengukuran panjang otomatis: satu unit perkakas pengukur panjang yang ditekan ringan pada permukaan lembaran baja; the tolling will roll with the moving speed of the steel sheet and then sense to measure its length; tol akan bergulir dengan kecepatan bergerak dari lembaran baja dan kemudian merasakan untuk mengukur panjangnya; length inaccuracy can be amended easily. panjang ketidaktelitian dapat diubah dengan mudah.

Pengukuran kuantitas otomatis;

PLC is used to control length & quantity. PLC digunakan untuk mengontrol panjang & kuantitas. Machine will automatically cut to length and stop when required quantity is achieved; Mesin akan secara otomatis dipotong memanjang dan berhenti ketika kuantitas yang dibutuhkan tercapai;

Panel kontrol: Sakelar tipe tombol, panjang dan kuantitas tampilan LED;

Satuan panjang: milimeter;

Motor Kelebihan Beban, Sistem Kelebihan Arus, fungsi Perlindungan hubung singkat;

Tampilkan total panjang dan jumlah total yang dihasilkan.
