Logam Atap Lembar Mesin Roll Forming Menekan Perangkat Membuat Mesin Manufactor
Decoiler
Max. Maks. Width: 1250 mm Lebar: 1250 mm
Diameter dalam: Φ450 - Φ550 mm
Diameter Keluar: 1500 mm
Max. Maks. Loading Capacity: 5000 kgs Kapasitas Pemuatan: 5000 kg
Tipe: Manual Atau Hidraulik (Opsional)

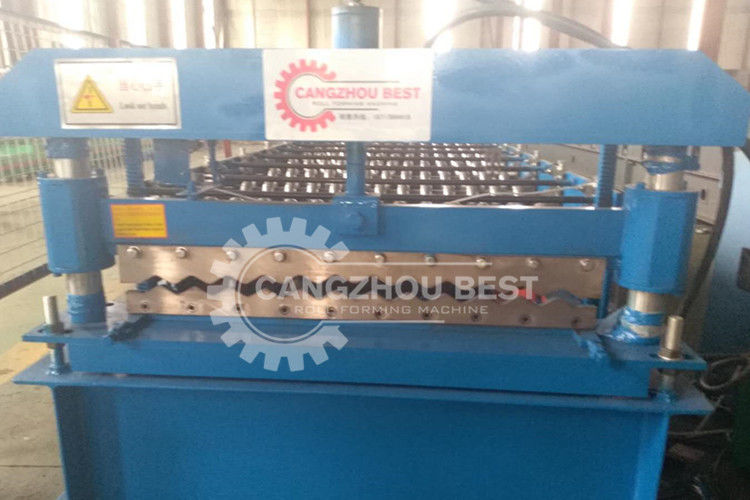

Mesin Roll Forming
Mesin roll forming
Rol: desain oleh insinyur senior dengan perangkat lunak Cad-otomatis, diproduksi dengan baja kelas tinggi 45 # oleh peralatan mesin CNC dan dilapisi dengan hard chrome;
Poros: diproduksi dengan baja kelas tinggi 45 # oleh peralatan mesin CNC;
Bingkai pendukung: papan dinding baja untuk memandu basement bantalan stasiun pembentuk;
NO. TIDAK. of roller Stations:up 18groups Stasiun roller: naik 18 grup
Bahan untuk Rol: baja kelas tinggi 45 # dipoles dan dilapisi dengan chrome HRC55-60 °
Bahan untuk poros: baja kelas tinggi 45 # dipoles dan dilapisi dengan chrome HRC55-60 °
Diameter poros: 70mm
Ketebalan panel bingkai: 14mm
Rangka bawah: Baja 36 bagian H
(1) Jenis: Sistem Kontrol Frekuensi PLC dengan layar sentuh
(2) Merek PLC: Delta
(3) Merek Encoder: Omron
(4) Panjang Kesalahan: ± 2mm
(5) Bahasa: Inggris dan Cina
(6) Tegangan: 380v / 50HZ, 3Phase (tergantung pada kebutuhan pelanggan)
Perangkat pemotong
Function: cutting action is controlled by PLC. Fungsi: aksi pemotongan dikontrol oleh PLC. The main machine automatically stops and the cutting will take place. Mesin utama otomatis berhenti dan pemotongan akan berlangsung. After the cutting, the main machine will automatically start. Setelah pemotongan, mesin utama akan mulai secara otomatis.
Catu daya: stasiun hidrolik;
Bingkai: bingkai baja las;
Sakelar stroke: sakelar fotolistrik non-kontak;
Memotong setelah membentuk: memotong lembaran setelah roll membentuk dengan panjang yang dibutuhkan;
Pengukuran panjang: pengukuran panjang otomatis.
Alur kerja
Decoiler ------ makan ------- roll membentuk ------ dipotong memanjang ----- tabel output
Packing Detall
| (1) |
40 GP container ; Kontainer 40 GP; main machine naked and fastened with iron wire in the container. mesin utama telanjang dan diikat dengan kawat besi di wadah.
|
| (2) |
Semua Komponen Diperbaiki dengan kawat baja dengan Kontainer.
|
| (3) |
perangkat listrik dikemas dengan kotak kayu. untuk kemasan standar ekspor
|
| (4) |
rol dicat dengan minyak dan dikemas dengan film plastik.
|
| Kondisi kerja |
| 1. ukuran kerja |
25m x 2m x 4m |
| 2.Power supply |
8.5kw |
| 3. Frekuensi |
50-60 HZ |
| 4. Kabel / kabel |
4-6mm² (panjang sesuai dengan bengkel) |
| 5. Biaya tenaga kerja |
2 pekerja |
| 6. Alat |
Kunci pas dan obeng |
| 7.Lift perangkat |
3-5t forklift atau derek |
| Membentuk stasiun |
13-22 stasiun (sesuai dengan profil) |
| Rol mesin |
kelas tinggi No.45 baja tempa, berlapis krom keras dengan ketebalan 0,05 mm
Cara pemrosesan: pemotongan - pengeboran - CNC lathing - quenching - CNC lathing - chroming |
| Poros mesin |
φ70-80mm garde tinggi No.45 baja setelah perawatan, |
| Spacer mesin |
Bubut CNC dalam presisi tinggi |
| Bantalan mesin |
China Haerbin bearing atau SKF international bearing (opsi) |
| Sistem mengemudi |
Rantai atau kotak gear 1 inci (opsi) |
| Kekuatan mesin |
3kw-11kw (sesuai profil) |
| Kecepatan kerja mesin |
8-12 m / mnt atau 10-30 m / mnt (opsi) |
| Jenis mesin menyesuaikan |
Setelah instalasi mesin, kami akan mengujinya sendiri, dibandingkan dengan gambar profil, perbedaannya dikontrol dalam 0.5mm |
Profil Perusahaan
Cangzhou Best Machinery Manufacturing co., LTD is specialized in the manufacture of high-end equipment cold bending forming equipment manufacturer, has a professional engineer for technical guidance. Cangzhou Best Machinery Manufacturing co., LTD adalah khusus dalam pembuatan peralatan high-end dingin membungkuk produsen peralatan, memiliki insinyur profesional untuk bimbingan teknis. Engineers engaged in cold bending mechanical equipment design for more than 20years, has a wealth of design concept. Insinyur yang terlibat dalam desain peralatan mekanis bending dingin selama lebih dari 20 tahun, memiliki banyak konsep desain. Can provide users with a special type of design and manufacture. Dapat menyediakan pengguna dengan jenis desain dan pembuatan khusus. At the same time to sell equipment for installation, guidance, production, commissioning one-stop service. Pada saat yang sama untuk menjual peralatan untuk pemasangan, bimbingan, produksi, layanan satu atap komisioning.
