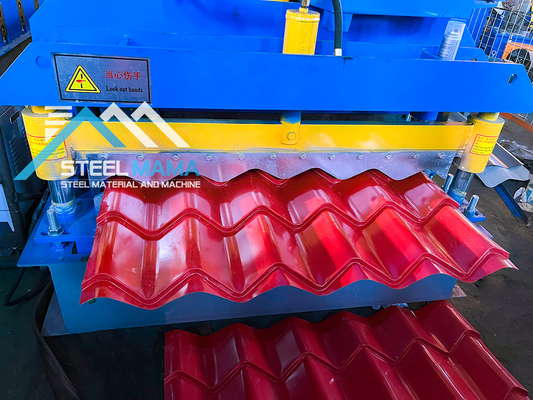

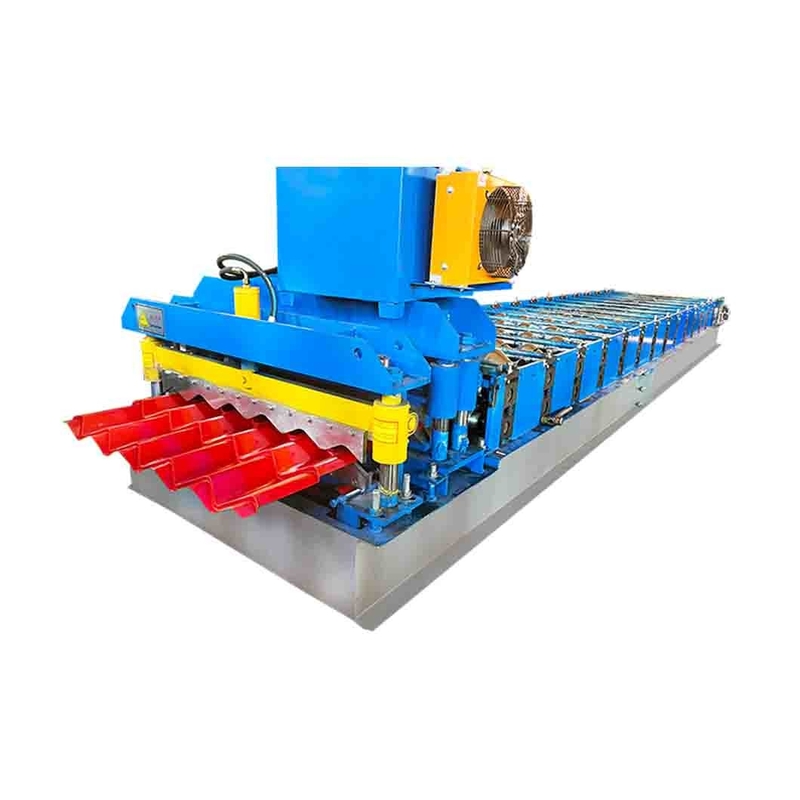

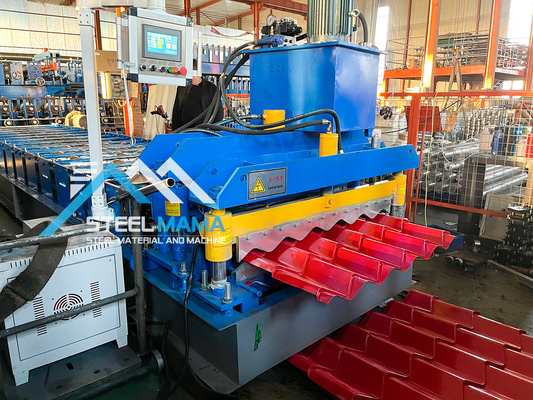

Mesin Roll Forming Genteng untuk Ubin Glasir Baja dan Lembaran Atap dengan Berbagai Bentuk
Mesin pembentuk panel atap yang berbeda dapat menghasilkan berbagai bentuk lembaran dinding atap baja sesuai dengan gambar profil dan persyaratan klien. Atap baja, lembaran dinding adalah bahan bangunan baru dengan berbagai ketebalan dan warna. Produk jadi digunakan sebagai atap dan dinding gimnasium, bandara, teater, pabrik, gudang, garasi, pusat pameran, dll.
Parameter Utama
| Nama |
Model/Nama |
Jumlah |
Deskripsi Teknis |
| 1. Sistem decoiler |
Decoiler otomatis tipe lengan (Dengan kontrol ultrasonik) |
1 set |
Tipe lengan, ekspansi hidrolik, motor listrik secara aktif melepaskan lembaran, dengan troli koil dan lengan penekan. |
| 2. Sistem pembentukan utama |
Perangkat pra-pemotongan |
1 set |
1. Bahan rol: Baja No.45 dengan lapisan krom keras di permukaan.
2. Bahan poros rol: Baja No.45
3. Tipe struktur pendukung internal rol: kolom pemandu
4. Pengurang kecepatan motor penggerak roda gigi pin sikloidal, rol belakang/depan digerakkan oleh rantai, sebagian rol atas/bawah digerakkan oleh roda gigi
5. Bahan pisau potong Cr12 perlakuan pengerasan
6. Bahan cetakan punching mengadopsi baja No.45 dengan perlakuan nitridasi.
|
| Perangkat pemandu umpan |
1 set |
| Perangkat penutup film |
1 set |
| Sistem roll forming |
1 set |
| Sistem penekan |
2 set |
| Perangkat pasca-pemotongan |
1 set |
| Penutup pengaman lengkap |
1 set |
| 3. Sistem keluaran |
Meja pendukung |
2 set |
Untuk mendukung pelat jadi |
| 4. Sistem hidrolik |
1 set |
Stasiun hidrolik terpisah untuk mesin utama dan decoiler. |
| 5. Sistem kontrol listrik |
1 set |
1. Kontrol PLC, pemotongan otomatis berdasarkan panjang encoder
2. Tahap operasi: Layar sentuh + tombol
3. Frekuensi AC untuk menyesuaikan kecepatan
|
Informasi Detail
Decoiler
Decoiler manual 5T
Fitur: Mandrel dan alas adalah dua komponen decoiler, mandrel menyusut dan mengembang oleh perangkat mekanis secara manual, setelah memasang koil ke mandrel, lalu kembalikan koil bersama mandrel ke alas.
Daya: Tidak ada;
Daya pembukaan dan penutupan segmen: Mekanis;
Daya rotasi segmen: Tarik oleh sistem pembentukan;
Jumlah segmen: 4 pcs;
Rentang ekspansi segmen: 460 ~ 520mm;
Tinggi pusat mandrel: 0,65m;
Kecepatan umpan: tergantung pada kecepatan mesin roll forming;
Mesin roll forming
Rol: dirancang oleh insinyur senior dengan perangkat lunak Auto-cad, diproduksi dengan baja berkualitas tinggi 45# oleh mesin perkakas CNC dan dilapisi dengan krom keras;
Poros: diproduksi dengan baja berkualitas tinggi 45# oleh mesin perkakas CNC;
Rangka pendukung: dinding baja untuk memandu alas bantalan stasiun pembentukan;
Jumlah Stasiun Rol: hingga 18 grup
Bahan Rol: baja 45# berkualitas tinggi dipoles dan dilapisi krom HRC55-60°
Bahan poros: baja 45# berkualitas tinggi dipoles dan dilapisi krom HRC55-60°
Diameter poros: 70mm
Ketebalan panel rangka: 14mm
Rangka bawah: baja profil H 36#
Perangkat pemotong
Fungsi: aksi pemotongan dikontrol oleh PLC. Mesin utama berhenti secara otomatis dan pemotongan akan dilakukan. Setelah pemotongan, mesin utama akan mulai secara otomatis.
Catu daya: stasiun hidrolik;
Rangka: rangka baja las;
Sakelar batas: sakelar fotolistrik non-kontak;
Pemotongan setelah pembentukan: memotong lembaran setelah roll forming sesuai panjang yang dibutuhkan;
Pengukuran panjang: pengukuran panjang otomatis.
Sistem hidrolik
Stasiun hidrolik
Dikendalikan oleh pompa oli roda gigi. Setelah mengisi oli hidrolik ke tangki oli hidrolik, pompa menggerakkan mesin pemotong untuk memulai pekerjaan pemotongan.
Peralatan yang cocok: Sistem ini mencakup satu set tangki hidrolik, satu set pompa oli hidrolik, dua pipa hidrolik, dan dua set katup elektromagnetik.
Mengadopsi komponen sistem hidrolik merek terkemuka untuk memastikan stabilitas dan masa pakai, menghindari kebocoran.
Menyediakan daya awal ke pemotong melalui tangki oli tertutup. Mati saat tidak memotong, yang dapat menghemat daya.
Sistem kontrol listrik
Pengukuran panjang otomatis: satu unit perkakas pengukuran panjang yang ditekan ringan pada permukaan lembaran baja; perkakas akan bergulir sesuai kecepatan gerakan lembaran baja dan kemudian mendeteksi untuk mengukur panjangnya; ketidakakuratan panjang dapat diperbaiki dengan mudah.
Pengukuran kuantitas otomatis;
PLC digunakan untuk mengontrol panjang & kuantitas. Mesin akan memotong secara otomatis sesuai panjang dan berhenti ketika kuantitas yang dibutuhkan tercapai;
Panel kontrol: Sakelar tipe tombol, tampilan LED panjang dan kuantitas;
Satuan panjang: milimeter;
Fungsi perlindungan beban berlebih motor, arus berlebih sistem, korsleting;
Menampilkan total panjang dan total kuantitas yang diproduksi.
Alur Proses

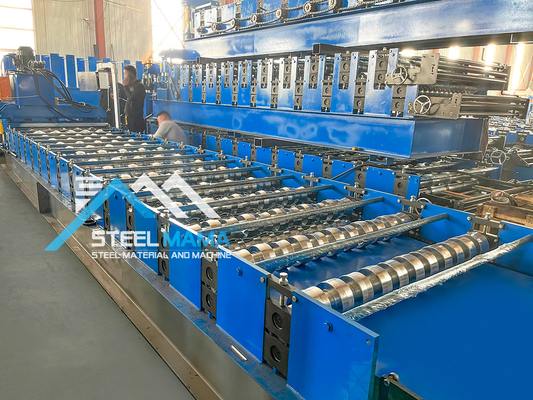

Pabrik kami
| 1.Cara meminta penawaran akurat mesin pembuat rangka? |
| 1.) Biasanya kami memberikan penawaran akurat berdasarkan gambar profil, jadi jika Anda ingin mendapatkan penawaran akurat, silakan tunjukkan gambar profil terlebih dahulu. |
| 2.) Mesin dapat dirancang dalam banyak tipe dan metode, untuk rangka mesin, merek PLC, merek motor semuanya akan memengaruhi harga. |
| 2. Syarat pembayaran: |
| 30% T/T, Sisa pembayaran sebelum pengiriman setelah inspeksi. Kami juga menerima pembayaran L/C, O/A, D/P. |
| 3. Apa layanan purna jual Anda? |
| Masa garansi mesin pembuat rangka adalah 24 bulan, jika suku cadang yang rusak tidak dapat diperbaiki, kami dapat mengirimkan yang baru untuk mengganti secara gratis, tetapi Anda perlu membayar biaya ekspres sendiri. Kami menyediakan dukungan teknis seumur hidup Mesin Roll Forming T Bar. |
| |
| 4. Cara mengunjungi perusahaan Anda? |
| a.Terbang ke bandara Beijing: Dengan kereta cepat dari Beijing Nan ke Cangzhou Xi (1 jam), lalu kami dapat menjemput Anda. |
| b.Terbang ke Bandara Shanghai: Dengan kereta cepat dari Shanghai Hongqiao ke Cangzhou Xi (4,5 jam), lalu kami dapat menjemput Anda. |
