Nama
|
Mesin Pembentuk Gulungan Saluran C Purlin dan Trek Metal Stud
|
|
Material yang Cocok
|
Kumparan baja berwarna atau galvanis, HRB60 atau setara
|
|
Rentang Ketebalan
|
0.3-0.8 mm
|
|
Rentang Lebar Kumparan
|
Sesuai dengan gambar aktual Anda.
|
|
Daya Listrik
|
380V, 50 Hz, 3 fase
atau sesuai kebutuhan Anda.
|
|
Dimensi
|
Sekitar 4.8*0.8*1.2 m(P*L*T), sesuai gambar
|
|
Pemotongan
|
Berhenti dan potong secara otomatis saat mencapai pengaturan panjang.
|
|
Panjang Lembaran
|
Anda dapat mengatur panjang sesuai kebutuhan Anda.
Itu dikendalikan oleh PLC
akurasi panjang: ±1mm.
|
Alur kerja:
Decoiler------pemberian makan------pembentukan gulungan---------potong sesuai panjang-----meja keluaran
Paftar komponen mesin:
| Nama |
NO. |
Satuan |
| 1.De-coiler |
1 |
set |
| 2.Mesin Pembentuk |
1 |
set |
| 3.Perangkat Pemotongan |
1 |
set |
| 4.Kotak kontrol PLC |
1 |
set |
| 5.Stasiun pompa hidrolik |
1 |
set |
| 6.Meja penyangga produksi |
1 |
set |
Parameter teknis utama:

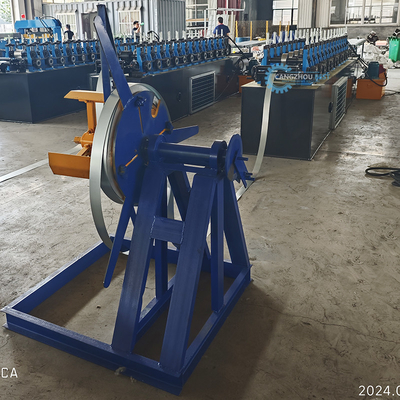

1. DECOILER
(1) Lebar Maks.: 500mm
(2) Diameter Dalam: Φ450 – Φ550 mm
(3) Diameter Luar: 1500 mm
(4) Kapasitas Pemuatan Maks.: 3000 kg
(5)Tipe: manual

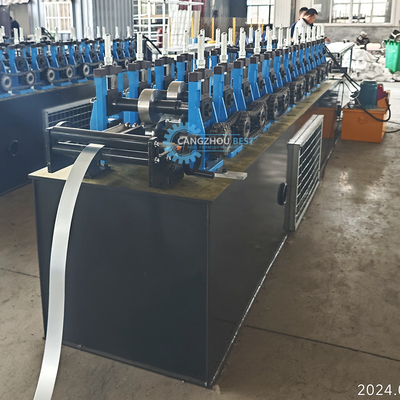

2. MESIN PEMBENTUK GULUNGAN
(1) Ketebalan Material: 1.0mm PPGI dan GI
(2) JUMLAH stasiun rol: 8 grup
(3) Material untuk Rol: Baja Cr12 dipoles dan dilapisi krom HRC58-62°
(4) Material untuk poros: baja 45# kelas tinggi dipoles dan dilapisi krom HRC58-62°
(5) Diameter poros: 50mm
(6) Panel rangka: 14mm
(7) Rangka bawah: baja H-section 36#
(8) Daya Motor: 3kw
(9)Tipe penggerak: rantai
(10)Kecepatan: 8-12m/menit

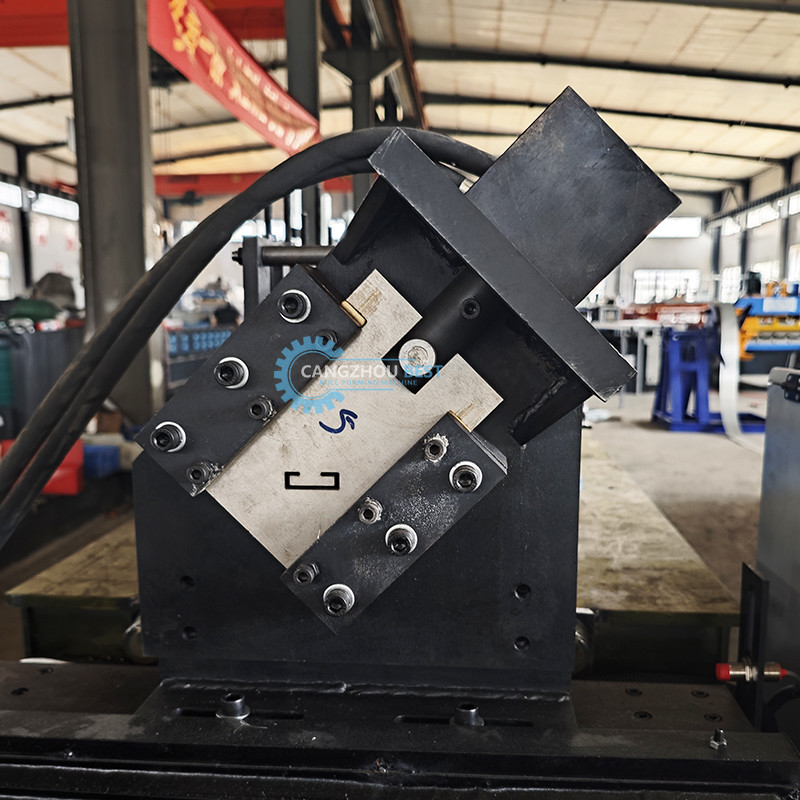

3. PERANGKAT POTONG
Material untuk Modular Potong: Baja Cr12 setelah perawatan
Kekerasan untuk Perlakuan Panas: HRC58 – 62°
Tipe Potong: Pemotongan Cetakan
Motor untuk Dudukan Hidrolik: 3kw
4.KOTAK KONTROL PLC
(1) Tipe: Sistem Kontrol Frekuensi PLC dengan layar sentuh
(2) Merek PLC: Delta
(3) Merek Encoder: Omron
(4) Kesalahan Panjang: ±2mm
(5) Bahasa: Inggris dan Mandarin
(6) Tegangan: 380v/50HZ, 3Phase (tergantung kebutuhan pelanggan)
5. POMPA HIDROLIK STASIUN
(1) Tipe oli: oli hidrolik 46#
(2) Merek pompa: Merek China
(3) Kipas pendingin

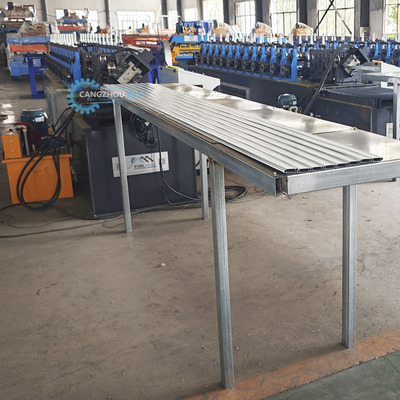

6. MEJA PENYANGGA PRODUKSI
(1) Tipe tanpa daya
(2) Panjang: 2m
