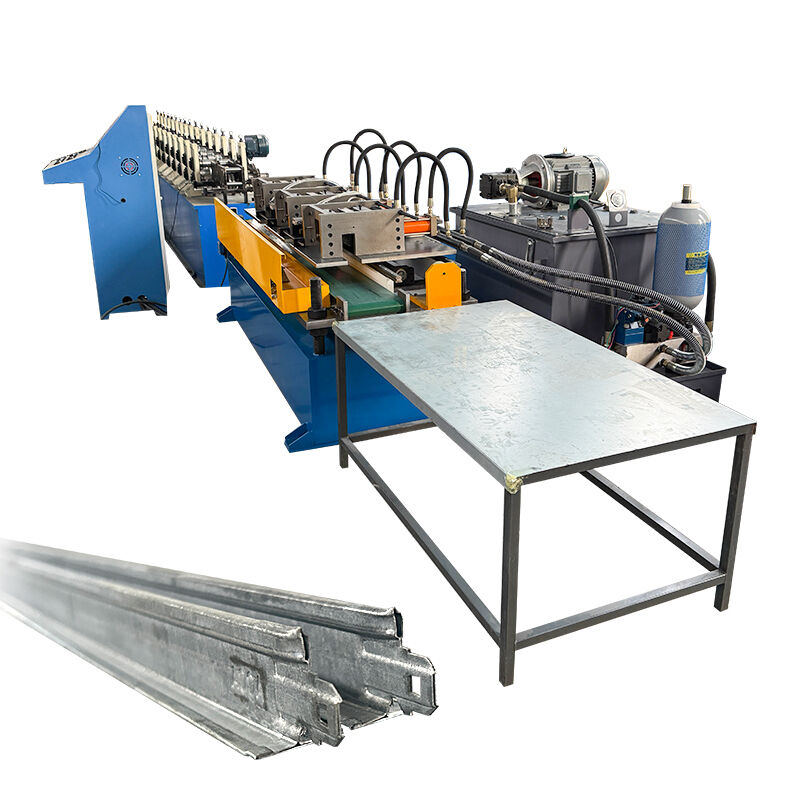

Kecepatan Tinggi T24X26 Mesin Pembentuk Garis Garis T

Mesin Pembentuk Gulungan Dingin T38X24 Utama T Grid dengan Pukulan Hidrolik Kecepatan Tinggi

FITUR PRODUK

1. Peralatan kontrol layar sentuh, mudah digunakan

2. Finishing permukaan profil produksi bagus. Pelat galvanis tidak

merusak seng, lapisan warna tidak menghilangkan cat, dan bentuknya dapat

sangat cocok dengan gambar desain pada skala 1:1.

3. Peralatan mekanis kokoh dan tahan lama, lebih sedikit kegagalan, dan biaya

perawatan yang rendah.

4. Tingkat limbah produksi profil rendah, Hemat biaya produksi.

Peralatan ini digunakan untuk memproduksi rangka pintu, penyangga rel jendela, rak penyimpanan, peluncur laci, lunas baja ringan, pipa, pagar pembatas jalan raya, dan sebagainya.

Seluruh lini produksi terdiri dari rak pemasangan material, mesin utama pembentuk, dan mesin pemotong-pukulan set-panjang hidrolik. Pemotongannya tidak melibatkan limbah, tidak menghasilkan limbah pemotongan dan menghemat biaya material, dengan efisiensi produksi yang tinggi.

1). Diameter dalam koil material: 450mm-550mm

2). Lebar koil maks: 300mm

3). Kapasitas angkut: 1.5T

1) Bahan poros:baja No.45 kelas tinggi setelah perawatan

2) Diameter luar adalah 50 mm

3) Bahan rol:Cr12 dipoles dan dilapisi krom HRC55-60°

4) Kecepatan pembentukan: 30m/menit

5) Daya motor utama: 5.5 kw

6) Stasiun rol: 10-12 stasiun

7) Tegangan: 380v, 50Hz, 3 fase

8) Struktur rangka utama:struktur lengkungan peringatan

9) Perangkat kontrol: kontrol komputer otomatis, oleh PLC, mudah dioperasikan

10) Perangkat pemotongan:pemotongan pelacakan hidrolik (Anda juga dapat meminta untuk menambahkan servomotor,

kecepatan produksi dapatmencapai 40-60m/menit)

11) Transmisi:penggerak roda gigi

1). bahan bilah: baja cetakan Cr12 dengan perlakuan yang dikeraskan 55-60°C

2). sistem pemotongan: mengadopsi penggerak hidrolik canggih, setelah pembentukan otomatis

potong, tidak ada distorsi, tidak ada pemborosan, faktor keamanan tinggi. (motor utama berhenti memotong)

Tipe: Sistem Kontrol Frekuensi PLC dengan layar sentuh

Kesalahan Panjang: ±2mm

(tentang elemen aparatus listrik, pelanggan juga dapat menentukan merek)

Sederhana dan digunakan untuk memuat produk jadi.

Panjang: 6m

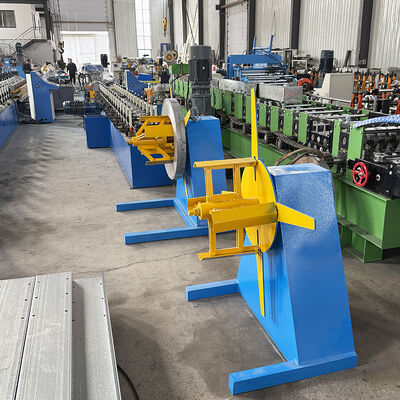

• Lebar maks 300mm
• Diameter dalam -460-510mm
• Kapasitas muat maks 1000kg
• Jenis pengoperasian manual ekspansi manual untuk mengencangkan koil
• Hentikan seluruh lini penggerak saat decoiler menganggur

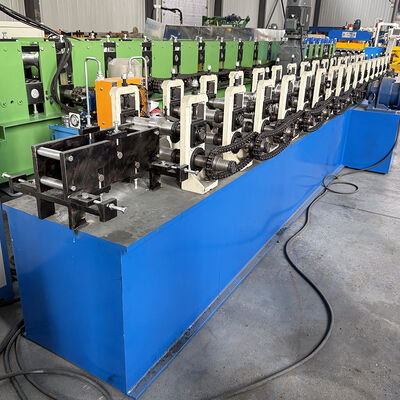

• Stasiun Pembentuk 16 nos
• Bahan Rol Pembentuk Cr12
• Perlakuan keras Rol Pembentuk HRC 58-60
• Poros rol Diameter 40mm
• Bahan poros 40Cr, perlakuan panas, giling halus
• Rangka mesin: pengelasan baja
• Ketebalan dinding samping utama 25mm
• Mesin digerakkan oleh sambungan universal melalui gearbox
• Motor pembentuk rol 5.5kw dengan pengontrol inverter frekuensi
• Gearbox RV worm gearbox

• Dudukan pompa hidrolik 1 set
• Komponen hidrolik Taiwan
• Perlindungan pelepasan Sistem Hidrolik dengan pendingin angin
• Pemotongan tepi 2 set kedua ujungnya
• Pukulan lubang sambungan tengah 23 set/152.4mm
• Lubang pengujian api 2 set kedua ujungnya
• Cetakan standar Baja SKD-11 Jepang
• Rangka & pelat cetakan S45C
• Pin cetakan Baja SKH-9 Jepang
• Semua perlakuan cetakan Dengan pemotongan kawat Nc umpan lambat

• Kepala Otomatis Mekanik yang Digerakkan
• Pengoperasian Sepenuhnya otomatis bersama dengan mesin pembentuk

• Konverter frekuensi Silin, Taiwan
• PLC Fatek, Taiwan
• Layar sentuh weinview Taiwan
• Mesin pemotongan panjang profil berhenti lalu potong
• Pengontrol operasional: sakelar kenop layar sentuh emg

Kerusakan dan sebagainya

(6) Pemasok daya 380V 50Hz 3 fase
