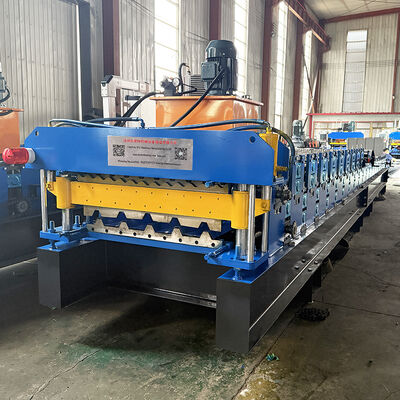

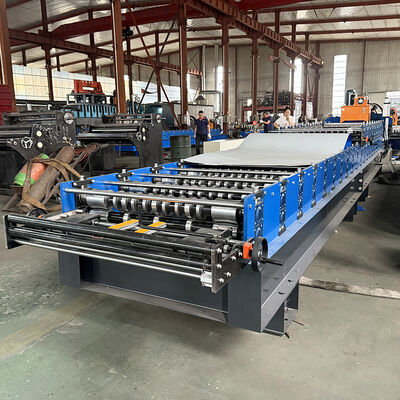

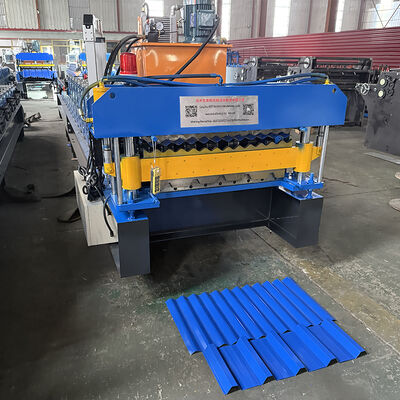

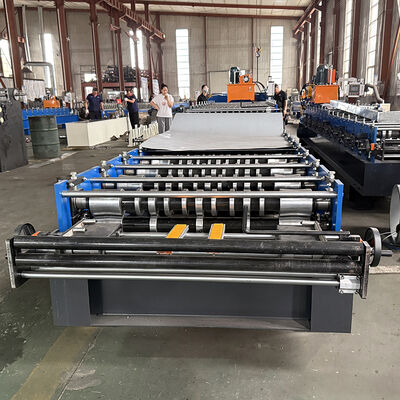

Afrika Selatan&Zimbabwe Popular Steel Profile High Rib&Gorrugated Double Layer Roofing Sheet Roll Forming Machine

Decoiler manual 5T

Fitur: Mandrel dan basement adalah dua komponen dari decoiler, mandrel mengecilkan memperluas oleh perangkat mekanis secara manual, setelah memperbaiki kumparan ke mandrel,kemudian kembalikan kumparan dengan mandrel bersama-sama ke ruang bawah tanah.

Kekuatan: Tidak ada;

Kekuatan pembukaan dan penutupan segmen: Mekanis;

Kekuatan rotasi segmen: Tarik dengan membentuk sistem;

Jumlah segmen: 4pcs;

Jangkauan ekspansi segmen: 460 ~ 520mm;

Ketinggian pusat mandrel: 0,65m;

Kecepatan pakan: tergantung pada kecepatan mesin roll forming;

Roller: dirancang oleh insinyur senior dengan perangkat lunak Auto-cad, diproduksi dengan baja berkualitas tinggi 45 # oleh mesin alat CNC dan dilapisi dengan krom keras;

Poros: diproduksi dengan baja berkualitas tinggi 45# oleh alat mesin CNC;

Kerangka pendukung: papan dinding baja untuk membimbing ruang bawah tanah bantalan stasiun pembentuk;

Jumlah Stasiun Roller: 18 kelompok
Bahan untuk Roller: baja berkualitas tinggi 45# dipoles dan dilapisi dengan krom HRC55-60°
Bahan untuk poros: baja kelas tinggi 45# dipoles dan dilapisi dengan krom HRC55-60°

Diameter poros: 70 mm

Ketebalan panel bingkai:14mm

Bingkai bawah: 36# baja H-section

Fungsi: tindakan pemotongan dikendalikan oleh PLC. Mesin utama secara otomatis berhenti dan pemotongan akan terjadi. Setelah pemotongan, mesin utama akan secara otomatis memulai.

Sumber daya listrik: stasiun hidrolik;

Kerangka: kerangka baja las;

Saklar stroke: saklar fotoelektrik tanpa kontak;

Memotong setelah membentuk: memotong lembaran setelah membentuk gulungan ke panjang yang diperlukan;

Pengukuran panjang: pengukuran panjang otomatis.

Stasiun hidraulik

Setelah mengisi minyak hidrolik ke dalam tangki minyak hidrolik, pompa menggerakkan mesin pemotong untuk memulai pekerjaan pemotongan.

Peralatan pemadam kebakaran: Sistem ini mencakup satu set tangki hidrolik, satu set pompa minyak hidrolik, dua pipa hidrolik dan dua set katup elektromagnetik.

Mengadopsi komponen sistem hidrolik merek atas untuk memastikan stabilitas dan umur, menghindari kebocoran.

Memberi daya awal ke pemotong melalui tangki minyak tertutup.

Pengukuran panjang otomatis: satu unit alat pengukuran panjang yang ditekan ringan pada permukaan lembaran baja;Tolling akan bergulir dengan kecepatan bergerak lembaran baja dan kemudian rasa untuk mengukur panjangnya; ketidakakuratan panjang dapat diperbaiki dengan mudah.

Pengukuran kuantitas otomatis;

PLC digunakan untuk mengontrol panjang & kuantitas. mesin akan secara otomatis memotong ke panjang dan berhenti ketika jumlah yang diperlukan dicapai;

Panel kontrol: Saklar tipe tombol, panjang dan jumlah layar LED;

Satuan panjang: milimeter;

Fungsi Proteksi Terlalu Beban Motor, Sistem Terlalu Listrik, Sirkuit Singkat;

Tampilkan total panjang dan jumlah total yang diproduksi.
