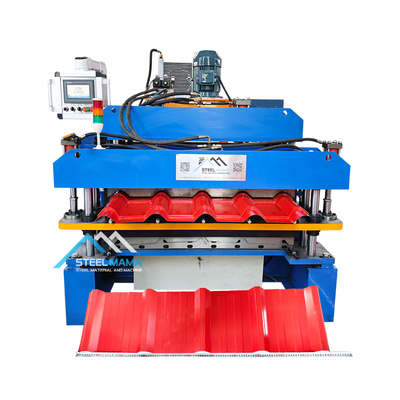

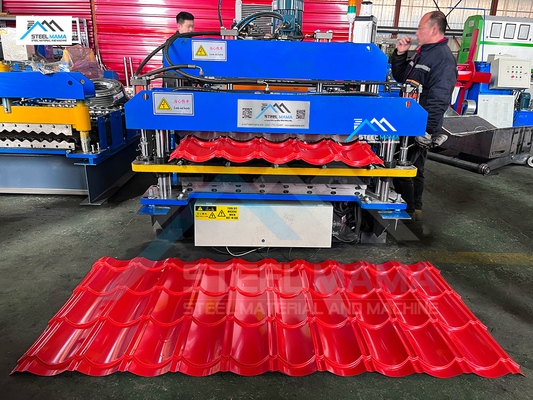

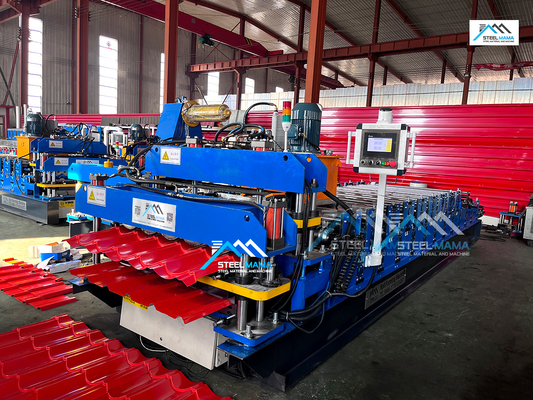

PLC dikendalikan Double Profile Roofing Sheet Roll Forming Machine untuk produksi
Mesin pembentuk panel atap yang berbeda dapat menghasilkan lembaran dinding atap baja dengan bentuk yang berbeda sesuai dengan gambar dan persyaratan profil klien.lembaran dinding adalah bahan bangunan baru dengan berbagai ketebalan dan warnaProduk jadi digunakan sebagai atap dan dinding gymnasium, bandara, teater, pabrik, gudang, garasi, pusat pameran dll.
Parameter Utama
| Nama |
Model/Nama |
Jumlah |
Deskripsi Teknis |
| 1Sistem Decoiler |
Decoiler tipe lengan otomatis (Dengan kontrol ultrasonik) |
1 set |
Jenis lengan, hidraulik memperluas, motor listrik secara aktif melepaskan lembaran, dengan keranjang kumparan dan lengan menekan. |
| 2. Sistem pembentuk utama |
Perangkat pre-shearing |
1 set |
1.Bahan rol: No.45 baja dengan permukaan keras dicat krom.
2Bahan poros rol: Tidak.45
3. Jenis struktur penopang dalaman rol: kolom panduan
4Motor penggerak pengurangan kecepatan roda gigi sikloidal, rol belakang/ke depan yang digerakkan oleh rantai, bagian dari rol atas/bawah yang digerakkan oleh gigi
5.Pengolahan mati bahan pisau pemotong Cr12
6.Puncing mati bahan mengadopsi No.45 baja dengan perawatan nitrida.
|
| Perangkat panduan makan |
1 set |
| Perangkat penutup film |
1 set |
| Sistem pembentuk gulung |
1 set |
| Sistem penekan |
2 set |
| Perangkat pasca pemotongan |
1 set |
| Penutup keamanan lengkap |
1 set |
| 3. Sistem output |
Tabel dukungan |
2 set |
Untuk mendukung pelat selesai |
| 4Sistem hidraulik |
1 set |
Stasiun hidraulik terpisah untuk mesin utama dan decoiler. |
| 5. Sistem kontrol listrik |
1 set |
1. PLC Control, encoder pemotongan otomatis dalam panjang
2. Tahap operasi: layar sentuh + tombol
3. Frekuensi AC untuk menyesuaikan kecepatan
|
Informasi Rinci
Decoiler
Decoiler manual 5T
Fitur: Mandrel dan basement adalah dua komponen dari decoiler, mandrel mengecilkan memperluas oleh perangkat mekanis secara manual, setelah memperbaiki kumparan ke mandrel,kemudian kembalikan kumparan dengan mandrel bersama-sama ke ruang bawah tanah.
Kekuatan: Tidak ada;
Kekuatan pembukaan dan penutupan segmen: Mekanis;
Kekuatan rotasi segmen: Tarik dengan membentuk sistem;
Jumlah segmen: 4pcs;
Jangkauan ekspansi segmen: 460 ~ 520mm;
Ketinggian pusat mandrel: 0,65m;
Kecepatan pakan: tergantung pada kecepatan mesin roll forming;

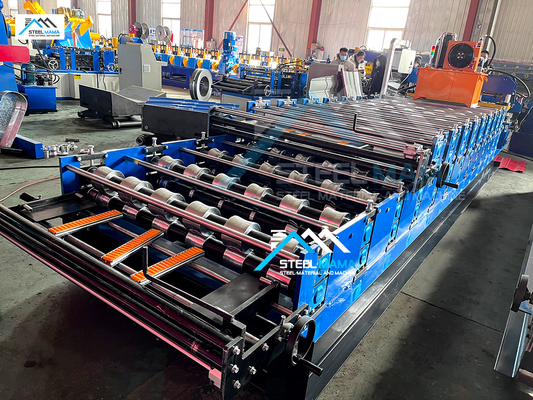

Mesin pembentuk gulung
Roller: desain oleh insinyur senior dengan perangkat lunak Auto-cad, diproduksi dengan baja berkualitas tinggi 45 # oleh mesin alat CNC dan dilapisi dengan krom keras;
Poros: diproduksi dengan baja berkualitas tinggi 45# oleh alat mesin CNC;
Kerangka pendukung: papan dinding baja untuk membimbing ruang bawah tanah bantalan stasiun pembentuk;
Jumlah Stasiun Roller: 18 kelompok
Bahan untuk Roller: baja berkualitas tinggi 45# dipoles dan dilapisi dengan krom HRC55-60°
Bahan untuk poros: baja kelas tinggi 45# dipoles dan dilapisi dengan krom HRC55-60°
Diameter poros: 70 mm
Ketebalan panel bingkai:14mm
Bingkai bawah: 36# baja H-section
Perangkat pemotong
Fungsi: tindakan pemotongan dikendalikan oleh PLC. Mesin utama secara otomatis berhenti dan pemotongan akan terjadi. Setelah pemotongan, mesin utama akan otomatis dimulai.
Sumber daya listrik: stasiun hidrolik;
Kerangka: kerangka baja las;
Saklar stroke: saklar fotoelektrik tanpa kontak;
Memotong setelah membentuk: memotong lembaran setelah membentuk gulungan ke panjang yang diperlukan;
Pengukuran panjang: pengukuran panjang otomatis.
Sistem hidraulik
Stasiun hidraulik
Setelah mengisi minyak hidrolik ke dalam tangki minyak hidrolik, pompa menggerakkan mesin pemotong untuk memulai pekerjaan pemotongan.
Perlengkapan korek api: Sistem ini mencakup satu set tangki hidrolik, satu set pompa minyak hidrolik, dua pipa hidrolik, dan dua set katup elektromagnetik.
Mengadopsi komponen sistem hidrolik merek atas untuk memastikan stabilitas dan umur, menghindari kebocoran.
Memberi daya awal ke pemotong melalui tangki minyak tertutup.
Sistem kontrol listrik
Pengukuran panjang otomatis: satu unit alat pengukuran panjang yang ditekan ringan pada permukaan lembaran baja;Tolling akan bergulir dengan kecepatan bergerak lembaran baja dan kemudian rasa untuk mengukur panjangnya; ketidakakuratan panjang dapat diperbaiki dengan mudah.
Pengukuran kuantitas otomatis;
PLC digunakan untuk mengontrol panjang & kuantitas. mesin akan secara otomatis memotong ke panjang dan berhenti ketika jumlah yang diperlukan dicapai;
Panel kontrol: Saklar tipe tombol, panjang dan jumlah layar LED;
Satuan panjang: milimeter;
Fungsi Proteksi Terlalu Beban Motor, Sistem Terlalu Listrik, Sirkuit Singkat;
Tampilkan total panjang dan jumlah total yang diproduksi.
